Zurück zu: Grundplatte

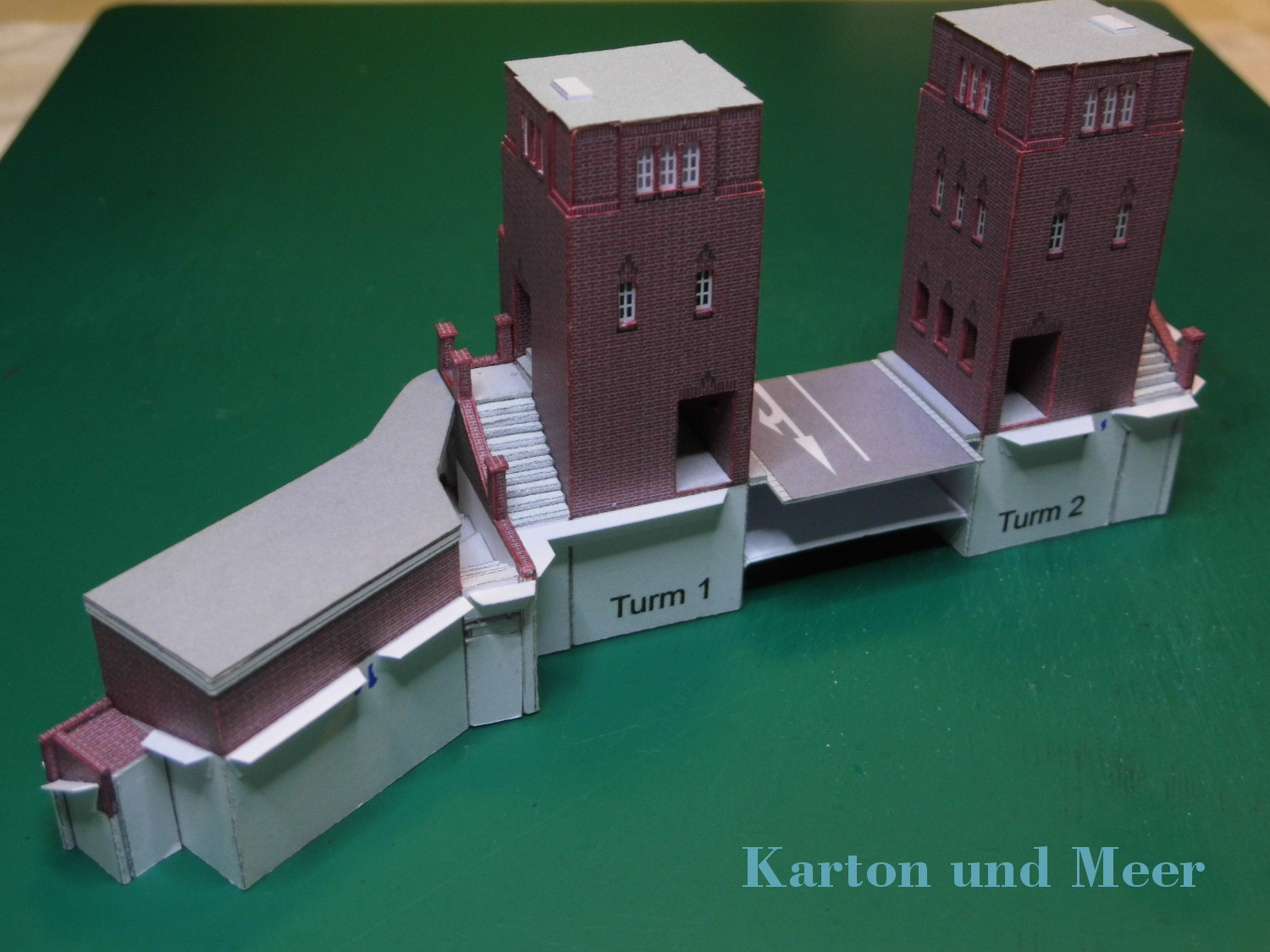

Das Spantengerüst war auf der Grundplatte, nun konnten die Straßenflächen auf dies Gerüst aufgeklebt werden. Das erste Bild zeigt den Kreuzungsbereich auf der Seite zur Innenstadt. Hier ist noch den Fahrbahnteil zwischen den Türmen mit dem Rest der Straße verbunden, sah dann aber keine Möglichkeit, die Türme vernünftig auf der Grundplatte zu verkleben.

Also war ein Schnitt in Höhe der Fahrbahnmarkierung erforderlich. Vor dem Aufkleben der Türme 1 und 2 waren noch die überall Klebelaschen in Höhe der angrenzenden Oberfläche erforderlich. Auch das abgeschnittene Straßenstück wurde zwischen die Türme geklebt.

So vorbereitet konnten dann die beiden Türme und das Maschinenhaus fest auf der Grundplatte verklebt werden. Gleichzeitig war damit der Bau der ersten Spundwand bis an die Plattenkante möglich.

Und so sehen die Türme nun von der Straßenseite aus.

Weiter zu: Gehwege stadtseitig

Zurück zu: Aufhängung an Turm 3 und 4

Die Türme der Brücke sind im Großen und Ganzen fertig, es fehlen nur noch Kleinteile, die ich erst später ansetzen will, wenn alles auf der Grundplatte steht.

Auf der Grundplatte hatte ich ja schon vorher den Verlauf der Hunte/Küstenkanal angemalt, nun baute ich einen Rahmen um die Platte, damit ich die Oberflächen neben den Türmen beginnen kann und keine offenen Schnittflächen sichtbar sind.

Als ersten Schritt kam ein Spantengerüst um Turm 1 und 2 auf die Platte, damit kann ich nun weiter tüfteln und die Fahrbahnen aufkleben. Der Verlauf der Fahrbahnen ist bereits andeutungsweise an den parallelen Kartonstreifen zu erkennen. Die Türme sind hier nur lose aufgestellt.

Weiter zu: Straßen stadtseitig

Zurück zu: Treppenaufgänge Turm 3 und 4

Ganz langsam geht der Bau weiter. Mir fehlte etwas Takelgarn für die Darstellung der Hubseile. Nachdem die Lieferung dann da war, konnte ich auch die Aufhängung an Turm 3 und 4 fertigstellen. Der Aufbau ist identisch zu dem Bau bei den ersten Türmen. Die genaue Länge der Hubseile ergibt sich erst nach dem Bau der Laschen an den Querträgern der Brückenkonstruktion.

Weiter zu: Grundplatte

Zurück zu: Turm 3 und 4

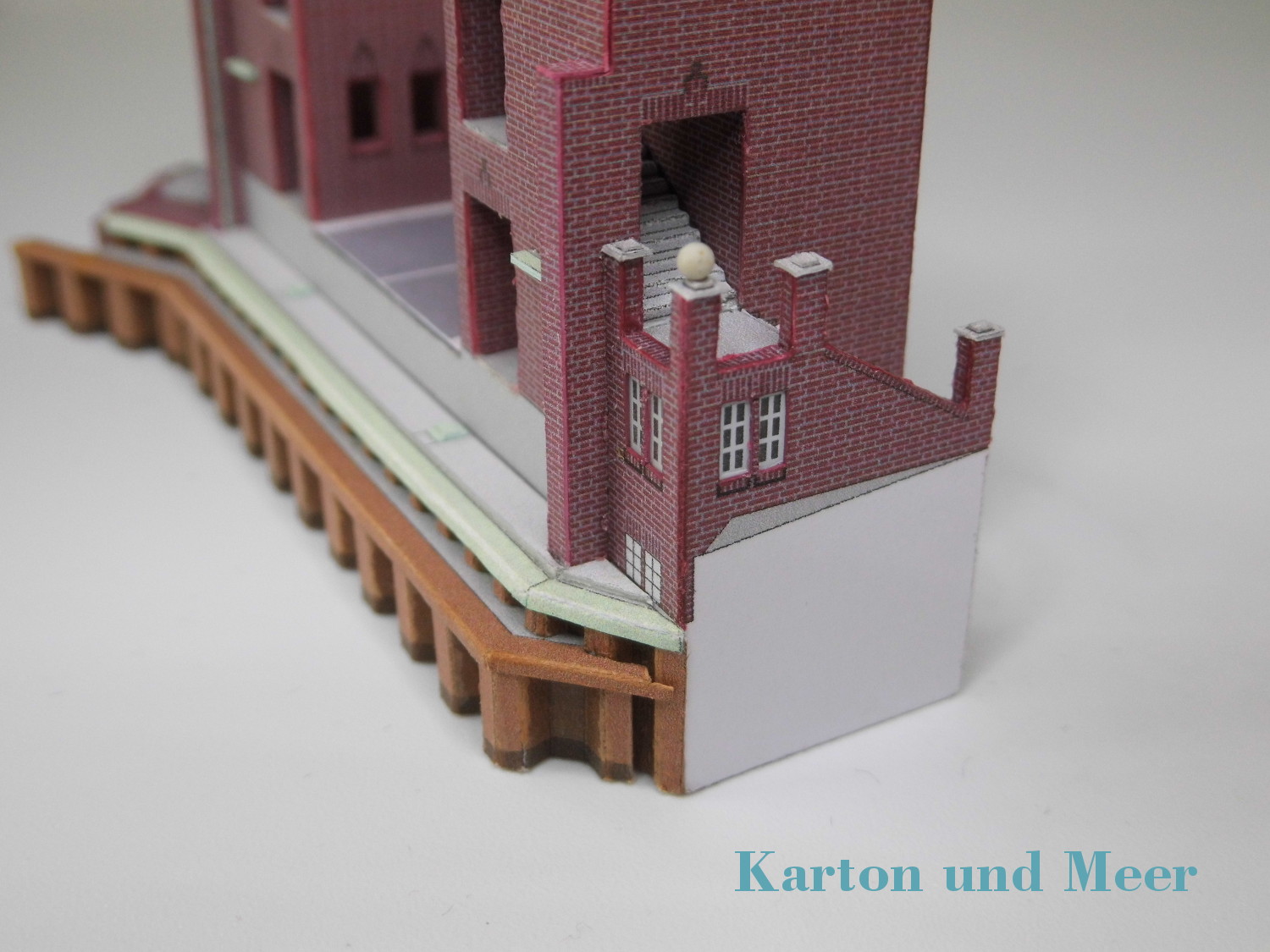

In den letzten vier Wochen ging es nur langsam mit dem Bau der Cäcilienbrücke weiter. Doch nun kann ich wieder Fortschritte zeigen. Die Türme 3 und 4 an der stadtauswärts gelegenen Seite erhielten ihre Treppenaufgänge.

Die alte Spundwand (mit grüner Kante) und die neuere Spundwand war zu bauen, durch unterschiedliche Schrägen war dies recht aufwändig. Danach konnten auch die beiden seitlichen Führungsmauern für die Brückenkonstruktion vervollständigt werden.

Der Zugang zum Raum unter dem Treppenaufgang Turm 3 liegt in der Innenseite des Durchganges zur Brücke, daher war hier an der Außenseite nichts zu bauen. Die beiden Türme an dieser Seite haben auf den Treppenpfeilern jeweils eine große Steinkugel von etwa 40 cm Durchmesser. Ich versuche, diese durch kleine Kugeln aus Fimo nachzubilden. Da mir das Aufkleben aber im Augenblick noch zu riskant ist, habe ich auf dem Bild nur eine Kugel provisorisch aufgelegt.

Bei Turm 4 ist der Zugang zum Untergeschoss wieder von Außen, diesmal aber von der Kanalseite. Entsprechend war der Zugang etwas aufwändiger. Es fehlen überall noch diverse Geländer, die muss ich noch zeichnen und als LC-Teil schneiden lassen. Zum Schluss ist die Betonkante mit den Brückenlagern oberhalb der Spundwand aufgesetzt worden.

Weiter zu: Aufhängung an Turm 3 und 4
