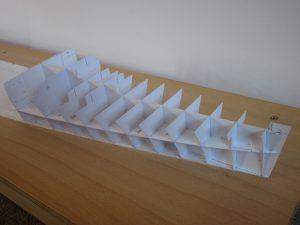

zurück zu: BREMEN (IV), Spantengerüst

Auf das C-Deck wurden die ersten Aufbauwände gesetzt. Die Fenster wurden verglast und mit dunkelgrauem Karton hinterlegt. Die Markierungen für die Niedergänge wurden mit weißer Farbe (Titanweiß) übergestrichen, damit sie bei den Ätzteil-Niedergängen nicht stören.

Fast zum Ende des Baues von diesem Modell hatte ich alle sichtbaren Knickmarkierungen abgeschabt, hätte ich hier schon anfangen sollen. Nach dem Knicken eines Bauteils lassen sich die schwarzen Markierungen an den Kanten mit scharfer Klinge relativ gut abschaben, bei Innenknicken mit der Skalpellspitze vorsichtig auskratzen, anschließend den Karton mit dem Fingernagel wieder gut glätten.

Die Umlenker Teil 47 hab ich etwas anders gebaut, die Grundfläche höher, nun in 4-facher Kartonstärke, so erscheinen sie auch auf Bildern vom Original. Die Rollen sind dafür etwas flacher, aus Scheiben mit 1,4 mm Durchmesser auch in 4-facher Kartonstärke. Meine Scheiben waren jedoch sehr anfällig und teilten sich sehr schnell, eventuell sollte man die Rollen doch besser aus schmalen Streifen runden.

Das B-Deck wurde ebenfalls nach Anleitung verdoppelt. Die Aufbauwände sind mit Overheadfolie verglast. Die Hintergründe wurden nicht geschwärzt, der Bereich bleibt dunkel genug. Nur das hintere Ende vom Längsspant wurde verkleidet, so sollte ein schräger Durchblick möglich bleiben.

Die ersten Niedergänge und Relingsstücke aus dem Ätzsatz mussten nun eingesetzt werden. Noch ein Hinweis zu Teil 52, dem Lüfter neben dem Niedergang backbordseitig, der Motor musste gekürzt werden, damit die Gruppe in den Zwischenraum passt. Das Teil 52d hatte ich erst sehr viel später in Verlängerung zum Luftschacht auf das nächste Deck gesetzt.

weiter mit: BREMEN (IV), Backdeck, A-Deck vorne

zurück zu: BREMEN (IV), C-Deck, B-Deck hinten

Als Nächstes war nun das Backdeck zu bauen. Dies hatte ich entgegen der Anleitung auch verdoppelt. Ich versuche immer, die Bodenplatte sowie die ersten durchgehenden Decks alle in gleicher Bauweise zu bauen, um einen späteren Verzug des großen Modells zu vermeiden. Die vorderen Spanten waren entsprechend etwas verkürzt worden.

Achtung: später beim Anbringen der vorderen Bordwände musste ich von Spant 16 bis 20 die Höhe der Spanten an den Außenkanten verringern, bei Spant 18 um ca. 1mm, die übrigen Spanten 16 – 20 wurden angeglichen. Jetzt sollte man hier das Deck also noch nicht ganz fest verkleben.

Achtung: wenn man die vorderen länglichen Klüsen ausschneiden will, muss hier später korrigiert werden, bei mir war die Lage der Klüsen in der Bordwand ca. 1 mm nach hinten versetzt.

Die Aufbauwände setzte ich ohne Probleme dank der Stecklaschen auf das Deck auf. Die Fenster der inneren Wand wurden nicht verglast, nach dem Aufsetzen vom A-Deck Teil 62 war es fast nicht mehr zu erkennen. Von Deck 62 verdoppelte ich den größten Teil, ließ nur die vordere Nische und die Flächen für die Klebelaschen über den Aufbauwänden frei. Der Mast sollte hierdurch eine feste Verankerung erhalten.

So war der vordere Bereich nun fertig zum Anbringen der Bordwände.

weiter zu: BREMEN (IV), A-Deck hinten, Deckel Spantenkasten

zurück zu: BREMEN (IV), Backdeck, A-Deck vorne

Das hintere A-Deck hatte von mir an der vorderen Kante eine zusätzliche Auflage bekommen, baugleich mit meinen Streben im Spantenkasten. So liegt das Deck glatt auf dem Spantengerüst. Bei den Stützen unter der Hinterkante vom A-Deck hatte ich eine Kopie mit Sekundenkleber getränkt, anschließend das Originalbauteil ohne Verdoppelung aufgeklebt. So wurden sie schön stabil. Unter das B-Deck setzte ich zwischen die Poller noch eine provisorische Stütze, der freihängende Überstand war mir vorher zu wackelig. Auf das A-Deck wurden die nächsten Aufbauwände gesetzt. Die Fenster im vorderen Bereich wurden nicht ausgeschnitten, sie sind später kaum sichtbar. Von der Querwand 57g hatte ich die seitlichen Flügel abgeschnitten, die Fenster erschienen nicht deckungsgleich mit den Fenstern in der Bordwand zu sein, entsprechende Teile wurden später an die Innenseite der Bordwand gesetzt.

Achtung, die beiden angesetzten Schächte an der rückseitigen Aufbauwand musste ich später verschieben, damit genügend Platz für die Niedergänge vom Hauptpromenadendeck 64 blieb.

Der großen offene Kasten in der Mitte wurde als nächstes mit der großen Platte 59-59c geschlossen. Diese Platte wurde nicht verdoppelt, dies geschieht später schon durch das Hauptpromenadendeck.

Zum Abschluss dieses Bauabschnittes setzte ich die zwei Seiltrommeln (als Kombination aus Ätzteilen und Kartonteilen), die erste Reling und die nächsten Niedergänge auf das Modell. Im Ätzsatz fand ich zwar nicht die richtigen Teile für die Niedergänge 57. Aber auf der Platine 2 waren genügend passende Reserveteile.

Auf die unteren Streifen der Ätzteilreling setzte ich noch die entsprechenden Kartonstreifen aus dem Bogen. Die Lücken in der Reling für die Niedergänge waren leider etwas zu breit, konnte ich nicht ändern.

Nun war der gesamte Rumpf zum Anbringen der Bordwände fertig.

weiter zu: BREMEN (IV), Bordwände Teil 1

zurück zu: BREMEN (IV), A-Deck hinten, Deckel Spantenkasten

Die ersten Bordwände waren am Heck anzubringen. Die Bullaugen hatte ich ausgestanzt und mit dünner Folie und Transparentpapier hinterklebt (Vorsicht, zum Schluss waren es am gesamten Rumpf etwa 1.200 Löcher geworden). Die einzelnen Streifen der Bordwand zog ich mit dünnem Butterbrotpapier zusammen und verklebte sie. An einer Stelle war zu viel Farbe beim Kantenfärben nach Außen gekommen, war aber nicht tragisch, da der Bereich später durch die Plattengänge überdeckt wurde. Zum Anpassen der Bordwände musste ich am Längsspant und an den hinteren Spanten etwas nachschneiden. Ein etwas durchhängendes Deck erhielt noch eine Stütze, nun konnte geklebt werden. Angesetzt hatte ich an der oberen Deckskante und an der senkrechten Kante zur Aufbauwand. Nachdem die obere Kante fest war, wurde die Unterseite verklebt.

weiter zu: BREMEN (IV), Bordwände Teil 2

zurück zu: BREMEN (IV), Bordwände Teil 1

Bei den nächsten Bordwänden 60a / 61a mussten auch ovale Bullaugen ausgestochen werden. Hierfür hatte ich mir ein Stanzwerkzeug aus einem Nagel 2,2 x 45 gefertigt, erst den Nagel mit einer Mini-Flexscheibe am Dremel glatt abgeschnitten und an den Seiten mit einer Feile bearbeitet. Als Unterlage zum Stanzen verwende ich eine 10 mm MDF-Platte.

Nun musste vorsorglich probiert werden, wie das Teil 60p (Schanzkleid und Reling) mit den angrenzenden Bordwänden 60 und 60a zusammenpassten, hier gab es auch in anderen Bauberichten schon Probleme. Die Unterkante von 60p einschließlich dem Absatz hatte ich daraufhin um einen schwarzen Streifen breiter vorgesehen, vorne etwas über 1 mm breit und zum hinteren Ende von 60p spitz auslaufend lassen. Das Schanz- und Relingsteil wurde jedoch erst später endgültig fertig gestellt. Letztendlich wurde dieser kritische Bereich jedoch später auch durch die zusätzlichen Plattengänge 60s abgedeckt.

Die großen Fenster in den Teilen 60a und 60p hatte ich ausgeschnitten, sie waren jedoch nicht deckungsgleich mit den Fenstern der Rückseite (Flügel von Teil 57g). Gespiegelten Kopien der Außenseite (aus 60a und 60p) setzte ich dann als Innenseite ein. Die vorderen 11 großen Fenster wurden dabei mit Overheadfolie verglast. Das erste Bild zeigt die Teile für Steuerbord, das zweite Bild zeigt die Bordwand an Backbord.

Eine weitere Passprobe von der Bordwand 60a/61a zeigte, dass die hintere senkrechte Kante bei mir minimal schräg nachgeschnitten werden musste. Dann konnten die beiden Bordwände angeklebt werden.

weiter zu: BREMEN (IV), Bordwände Teil 3
